Ximax Carport Swingline Typ 60 531 x 274 cm Edelstahl-Look

Ximax-Logo
Vorschaubild Galerie
1 / 6

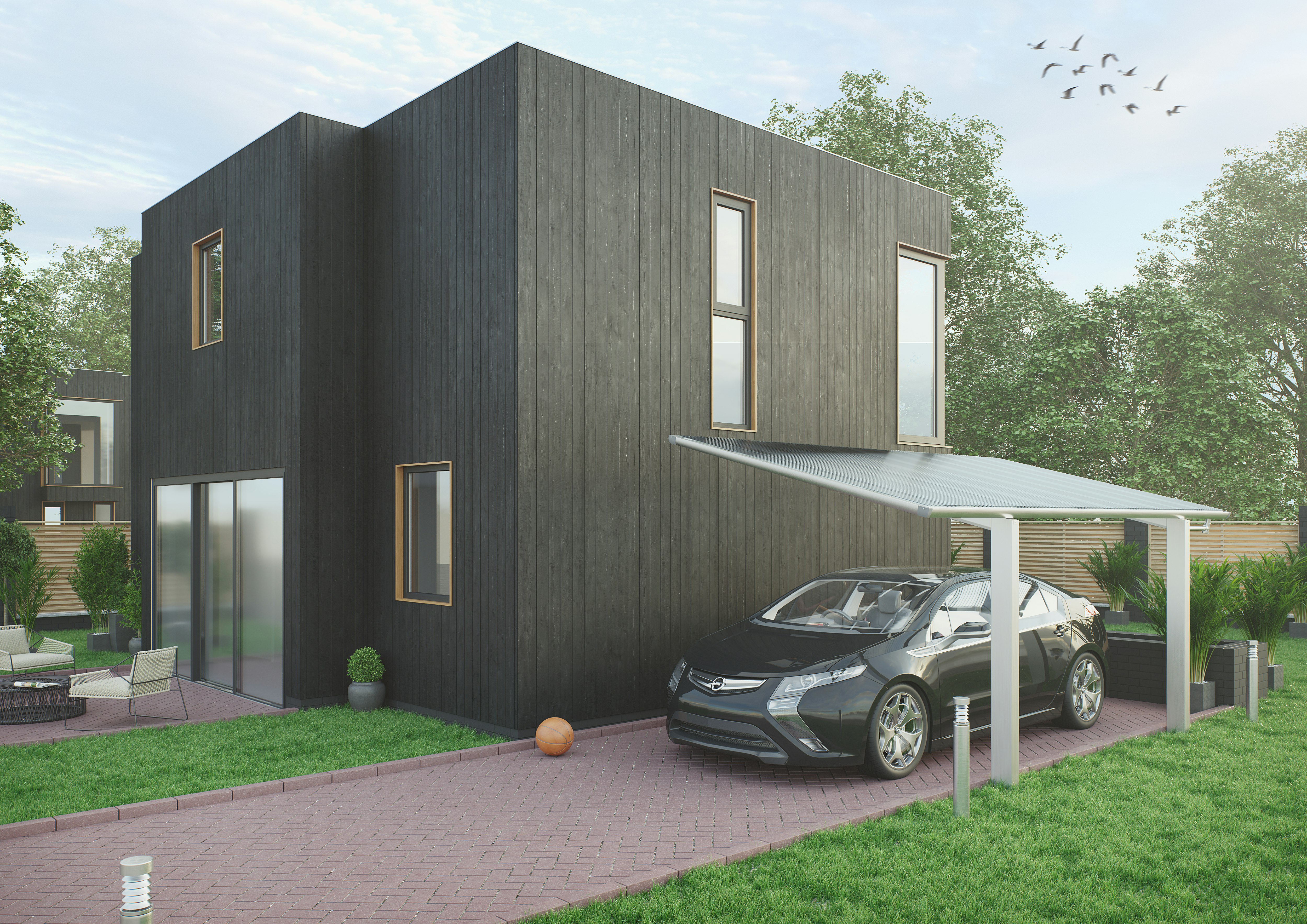

Der Ximax Design-Carport Swingline passt mit seiner gewellten Dachform harmonisch in jede Umgebung. Zeitlos, elegant und durch  eine Kombination aus eloxiertem Aluminium und Polycarbonat auch sehr flexibel und stabil!

Größe (L x B x H): 531 x 274 x 282 cm
Erhältliche Farbe: Edelstahl-Look

Das Carport Swingline ist leider ausverkauft, das Nachfolgemodell finden Sie unter folgendem Link.

Weitere Detailbeschreibung
  • Funktionalität und edles Design
  • Wartungsfrei
  • Korrosionsfreies Aluminium
  • Freitragende Konstruktion
Montage-Service
Montage-Service
Jetzt Infos zur bundesweiten Profi-Montage zum günstigen Festpreis sichern.
Infos zum Montage-Service
Empfohlenes Zubehör wählen
Menge
Produktmenge um eins verringern
Produktmenge um eins erhöhen
UVP
2.399,00 €
inkl. 19% MwSt.
Ratenkauf: Wird geladen...
69,00 € Versandkosten in DE
Nicht lieferbar
Artikel-Nr.: 1037173

Ximax Carport Swingline Typ 60 531 x 274 cm Edelstahl-Look

Der Design-Carport der Serie Swingline passt mit seiner gewellten Dachform harmonisch in jede Umgebung. Trotz hoher Funktionalität und modernem Design ist er dennoch zu einem erschwinglichen Preis erhältlich, wobei das hochwertige Material perfekt verarbeitet ist. Zeitlos, elegant und durch eine Kombination aus eloxiertem Aluminium und Polycarbonat auch sehr flexibel und stabil!

Ihre Vorteile auf einen Blick:

  • Design Carport vollständig aus eloxiertem Aluminium
  • Korrosionsbeständig, langlebig (hagel- und frostsicher)
  • Dach aus Polycarbonat in: Rauchglasblau  (100 % UV-Schutz / 50 % Schutz vor Infrarotstrahlung)
  • Maximale Flexibilität und Belastbarkeit durch die innovative 2-Stützen Bauweise (Stütze: 160 x 100 mm)
  • Zeitlose Eleganz und Ästhetik
  • Freistehende Konstruktion, flexibel und platzökonomisch
  • Langlebig und wartungsfrei
  • Integrierte Dachrinne mit Regenfallrohr (das Fallrohr kann rechts oder links angebracht werden)
  • Auch in schwarz erhältlich
Material

Carport Konstruktion: eloxiertes Aluminium

Dach: Polycarbonat in Rauchglasblau (100 % UV-Schutz / 50 % Schutz vor Infrarotstrahlung)

https://assets.koempf24.de/gewellte_dacheindeckung_swingline.jpg?auto=format&fit=max&h=800&q=75&w=1110

Länge
531 cm
Breite
274,6 cm
Höhe
282, 9 cm
Durchfahrtshöhe
Min. 235, 5 cm
max. 262, 4 cm
Stützen
2 Stück 16 x 10 cm
Windbeständigkeit
122 km/h
Schneelast
75 kg/m²
Erhältliche Farbe
Edelstahl-Look (auch in schwarz erhältlich)
Dachrinne
Inkl. integrierter Dachrinne mit Fallrohr
Typ

Schneelast

kg/m² bzw. KN/m²



Windbeständigkeit

km/h

  si*sk**
60 60/0,6075/0,75 122
80  80/0,80100/1,00 122
110 110/1,1 137/1,37 122
170 213/2,13 213/2,13 122


*max. Dachlast; ** relevante Schneelast auf dem Boden nach DIN 1055 / EN1991, Teil 1-4






Schneelasten/Windlast




Der Aufbau des Carports ist in Windlastzone 3 und 4 nicht zulässig (Windzonenkarte).



Die einzelnen XIMAX Design-Carports werden in verschiedenen Schneelastversionen angeboten, um den regional unterschiedlichen Anforderungen gerecht zu werden. Dabei bedeutet der Wert si=max. Dachlast und sk= relevante Schneelast auf dem Boden nach DIN 1055 / EN1991, Teil 1-4.






Für die richtige Interpretation der Tabelle noch folgender Hinweis:






Das Zustandekommen kritischer Schneemengen ist aus drei Gründen praktisch auszuschließen. XIMAX Carports sind gut unterlüftete Konstruktionen, hinzu kommen Dachneigung und eine glatte Oberfläche aus Polycarbonat. Diese Eigenschaften bewirken optimales Abrutschverhalten bei geringster Sonneneinwirkung, selbst bei diffusem Licht. Trotzdem empfehlen wir das Dach spätestens kurz vor Erreichen des angegebenen Schneelastwertes zu räumen.





Schneegewichte:
  • Neuschnee trocken und locker 30 bis 50 kg/m³
  • Neuschnee schwach gebunden 50 bis 100 kg/m³
  • Neuschnee stark gebunden 100 bis 200 kg/m³
  • Altschnee trocken 200 bis 400 kg/m³
  • Altschnee feucht nass 300 bis 500 kg/m³

Damit wäre die Belastung bei einer Schneehöhe
von 20 cm oder 0,2 m bei Altschnee:

500 kg/m³ x 0,2 m = 100 kg /m²






Sie können natürlich sowohl dieses, als auch alle weiteren Modelle der XIMAX Carport-Konstruktionen, ideal als Terrassenüberdachung nutzen.





MontageanleitungXimax Carport Swingline Montageanleitung
Ximax Carport Swingline Baubeschreibung
Ximax Carport Swingline Baugenehmigung
Ximax Carport Swingline Seitenansicht
Ximax Carport Swingline Vorderansicht



In Zusammenarbeit mit der Firma Ximax gewähren wir Ihnen 10 Jahre Garantie auf Alu-Rahmen und Konstruktion bei fachgerechtem Aufbau (Garantiebestimmungen).



Im Lieferumfang enthalten:

  • Konstruktion aus eloxiertem Aluminium
  • Dach aus hitzeabweisendem Polycarbonat
  • Integrierte Dachrinne mit Regenfallrohr
  • Montagematerial
  • Ausführliche, bebilderte Montageanleitung

Unser Lieferservice bringt Ihren Design-Carport bis an Ihre Bordsteinkante. Die Lieferung erfolgt mit einem großen 40 Tonnen-LKW. Daher ist es notwendig, dass der Anfahrtsweg zu Ihrer Lieferadresse für einen solchen LKW befahrbar ist. Die Carports werden in leichten, 15 kg Paketen (ca. 5 m lang) verpackt und können problemlos von zwei Personen getragen werden.

https://assets.koempf24.de/ximax_pakete.jpg?auto=format&fit=max&h=800&q=75&w=1110


Anlieferung

Die Anlieferung erfolgt per Spedition mit einem 40 Tonnen LKW.  Daher ist es notwendig, dass der Anfahrtsweg zu Ihrer Lieferadresse für einen solchen LKW befahrbar ist..

Die Carports werden in leichten, 15 kg Paketen (ca. 5 m lang) verpackt und können problemlos von zwei Personen getragen werden.



Baubewilligungen

In den meisten Bundesländern ist kein Bauantrag erforderlich. Trotzdem müssen die einschlägigen Vorschriften des Baurechtes eingehalten werden. Daher sollte das Bauvorhaben unbedingt vor Baubeginn, der Gemeinde bzw. der Bauaufsichtsbehörde zur Kenntnis gebracht werden.

Pläne zum Einreichen bei Behörden, Fundamentpläne und Statiken erhalten Sie gerne auf Anfrage. Kontakt

Montagehilfen bzw. Vorrichtungen

In Zusammenarbeit mit der Firma XIMAX bieten wir eine Montagevorrichtung für alle Carportserien an, welche den Aufbau entscheidend erleichtert. Die Montagevorrichtung können Sie gegen eine Kaution ausleihen. Der Ablauf für die Bestellung der Montagevorrichtung ist wie folgt: Nach der Bestellung des Carports senden Sie eine Email mit der Bitte um Montagevorrichtung direkt an Ximax. Die Fa. Ximax erstellt dann eine Rechnung, nach Zahlungseingang wird die Vorrichtung umgehend versendet. Nach Fertigstellung des Carports wird die Vorrichtung von Ximax wieder abgeholt und Sie erhalten eine Teil-Gutschrift. Anbei eine Beispielrechnnung für die Kosten (Portoforte Typ 80 495 x 301 cm): Kaution = 500 €, Gutschrift nach Rücklieferung = 200 € (Preis variiert je nach Typ des Carports). Der Aufbau wird damit äußerst einfach, da alle weiteren Arbeiten, durch vorgebohrte Bohrlöcher und die professionelle Montageanleitung, quasi selbsterklärend sind. Die Aufgabe der Montagevorrichtung besteht darin, die vertikalen Träger exakt zu positionieren so, dass Abstände und 90° Winkel zur Aufstellebene sichergestellt sind. Hier finden Sie die Montageanleitung zur Montagevorrichtung.


Möchten Sie die Montage Ihres neuen Carports lieber einem Profi überlassen?

Wir bieten Ihnen unseren kompetenten und bundesweiten Montageservice zum Festpreis an. Wählen Sie dafür die Option "inkl. Montage" aus. Der Preis beinhaltet die Montage des kompletten Bausatzes, ohne optionales Zubehör, ohne Beipflasterung nach erfolgter Montage. Möchten Sie Ihre Zubehörteile ebenfalls montieren lassen, wählen Sie bitte beim entsprechenden Zubehör ebenfalls die Option "inkl. Montage".

Profitieren Sie von unserem besonderen Service: dem Sorglos-Paket für die Anlieferung und Montage Ihres Ximax Carports

√ Kein lästiges Schleppen der Pakete zum Montage-Ort
√ Kein Überprüfen der Einzelteile
√ Keine Zwischenlagerung bis zur endgültigen Montage
√ Keine unnötigen Urlaubstage für die Anlieferung und Montage

Unser Sorglos-Paket macht es möglich! Nähere Informationen

Möchten Sie weitere Informationen zu den Montagebedingungen? Hier informieren

Fundamentarbeiten sind bei unserem Fixpreis inklusive, der Beton für die Fundamente muss allerdings bereit gestellt werden. Beipflastern sowie Entsorgung des Erdaushubes sind nicht im Montagepreis enthalten. Große Steine, alte Fundamente o.Ä. verursachen einen Mehraufwand bei der Aushebung der Fundamentlöcher, der bauseits getragen werden muss. Des Weiteren muss bekannt sein, ob sich Gasleitungen, Stromleitungen, Kanalrohre oder ähnliche Leitungen oder Betonmauern im Fundamentbereich befinden.

Anbei die jeweiligen Mengen an Beton, die Sie von Ihrem örtlichen Baustoffhändler auf Paletten beziehen können.

CarporttypFundamentgröße
in Meter		Anzahl der
Fundamente		schnellhärtender Garten- Landschaftsbeton
(z.B. "Sakret Setz-Fix", "Prima Ratz-Fatz" oder
"Quick-Mix Ruck-Zuck")
Anzahl der Säcke (40 kg/25 kg)
Portoforte und Linea
Typ 60/80:
495 x 240 cm
555 x 240 cm		0,8 x 0,7 x 0,7232 / 51
Typ 60/80:
495 x 270 cm
555 x 270 cm		1 x 0,7 x 0,7241 / 65
Typ 60/80:
495 x 301 cm
555 x 301 cm		1,2 x 0,7 x 0,7246 / 74
Typ 60/80 Tandem:
982 x 272 cm		1 x 0,7 x 0,7482 / 131
Typ 60/80 M-Ausführung:
495 x 542 cm		0,7 x 0,6 x 1472 / 115
Typ 110 M Ausführung:
495 x 542 cm		1,2 x 0,7 x 0,86169 / 270
Typ 60/80 Y-Ausführung:
495 x 542 cm		0,7 x 0,6 x 1,8265 / 105
Linea Typ 80 Y-Ausführung
495 x 547 cm		0,7 x 0,7 x 1,8274 / 119
Linea Typ 110 Y-Ausführung
495 x 547 cm		0,7 x 0,8 x 2 3141 / 225
Typ 60 Mini 253 x 201 cm0,7 x 0,6 x 0,7225 / 40
Typ 60 Mini 495 x 201 cm0,7 x 0,6 x 0,7 2 26 / 40
Linea Typ 110 495 x 272 cm1,2 x 0,7 x 0,8384 / 134
Linea  Typ 110 555 x 243 cm0,9 x 0,7 x 0,8364 / 103
Linea Typ 110 555 x 272 cm1,2 x 0,7 x 0,8384 / 134
Portoforte Typ 110 495 x 270 cm0,7 x 0,8 x 1,2385 / 136
Portoforte Typ 110 555 x 270 cm0,7 x 0,8 x 1,2385 / 136
Linea Typ 110 555 x 302 cm1,5 x 0,7 x 0,83108 / 172
Portoforte Typ 110 Tandem 1103 x 270 cm 1,2 x 0,8 x 0,86  193 / 309

Swingline
Swingline0,74 x 0,74 x 0,552 27 / 43

Wing
Wing0,74 x 0,74 x 0,65230 / 48

My-Port 7
My-Port 7 Typ 60
 		2 x 0,7 x 0,8294 / 150

My-Port Next
MY-Port-Next Typ 60 514 x 263 cm0,7 x 0,7 x 1,8 2 74 / 118
MY-Port-Next Typ 60 590 x 263 cm0,7 x 0,7 x 2282 / 131

Neo
Neo Typ 90 Standard 555 x 246 cm1,1 x 0,7 x 1,8158 / 93
Neo Typ 90 Standard 555 x 307 cm1,3 x 0,7 x 1,8 169 / 110


Alle weiteren Carports auf Anfrage.

StützstangenPro Stützstange wird 1 weiterer Sack Beton á 40 kg bzw. 2 á 25 kg benötigt.





Fotos einer Ximax-Carport Montage durch unsere Profi-Monteure:

Ximax Carport Portoforte schwarz Montagefotos der Kömpf Profimonteure
Ximax Logo

Ximax

Ximax sind ein Produktions- und Handelsunternehmen (gegründet 1992) mit Hauptsitz in Österreich und Niederlassungen sowie Logistikzentren in Deutschland und UK. Mit starker Gewichtung auf die Bereiche Designheizkörper, Badheizkörper, Heizkörper- und Badheizkörperzubehör sowie Design-Carports sind wir ein zuverlässiger und innovativer Partner.

Ständiges Entwickeln neuer Produkte, Problemlösungen, Dienst- und Zusatzleistungen im Interesse unserer Kunden und unserer Unternehmensentwicklung zählen zu unseren Stärken.

XIMAX steht für hohe Qualität zu erschwinglichen Preisen und Top-Lieferservice mit kurzen Lieferzeiten.
Das Angebot von XIMAX wird durch individuelle Einzelanfertigungen ohne Mindestabnahmemenge abgerundet.

Das Unternehmen bietet ein breites Sortiment und eine Vielfalt an Farben an. Die Kundenzufriedenheit steht an oberster Stelle, weshalb Sonderwünsche flexibel und schnell angeboten werden. Sollte doch einmal eine Reklamation nötig sein, glänzt das das Unternehmen durch kulante und schnelle Lösungsvorschläge

Ximax Carport Portoforte Typ 60 555 x 301 cm-Edelstahl-Look Montagevideo inkl. Maueranbau
Hier finden Sie 9 Bilder unserer zufriedenen Kunden. Sie können somit optimal erkennen, wie Ihr Wunschprodukt Ximax Carport Swingline Typ 60 531 x 274 cm Edelstahl-Look aus verschiedenen Blickwinkeln bzw. in unterschiedlichen Umgebungen wirkt.

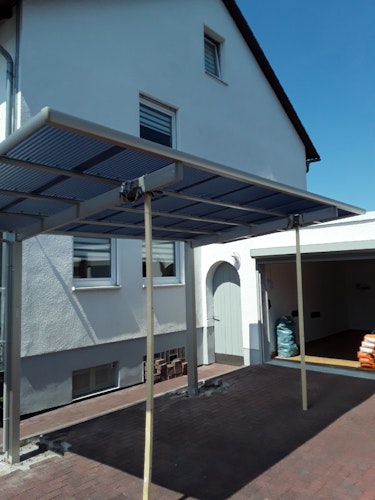

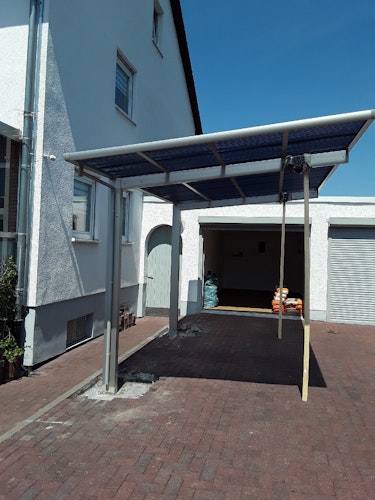

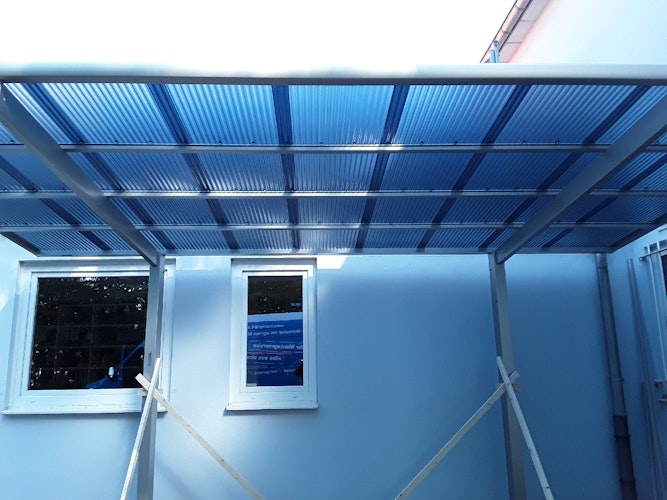

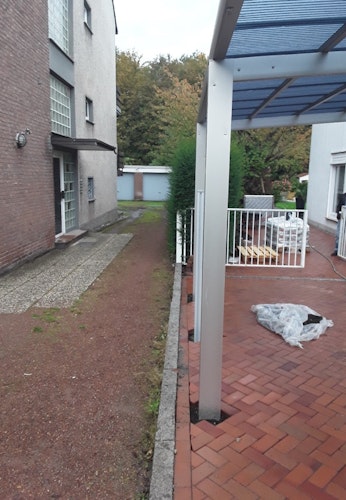

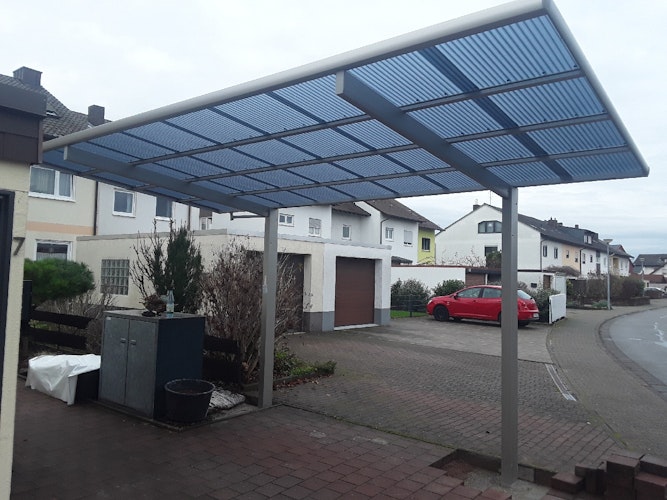

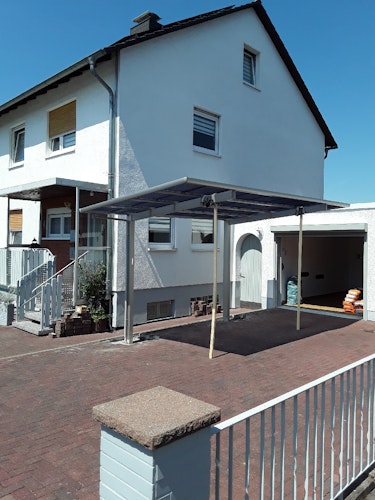

Von einem Kunden aufgenommenes Foto von Ximax Carport Swingline Typ 60 531 x 274 cm Edelstahl-Look
1 / 9
Wird zu diesem Produkt eine Baugenehmigung benötigt ?

Dies läßt sich leider nicht pauschal sagen, hierzu fragen Sie bitte bei ihrem zuständigen Bauamt nach, da jede Ortschaft dies selbst entscheiden kann.

Hallo, ist das Dach (Ximax Carport Swingline Typ 60 531 x 274 cm) rund oder wie in auf den Produktbilder gerade?

Vielen Dank für Ihre Anfrage an uns gerne helfen wir Ihnen weiter , das Dach ist Gerade.

https://assets.koempf24.de/baubeschreibung_Swingline_60.pdf?s=a1a1b3f4630b5ec8edb9eebd7b7a6387 https://assets.koempf24.de/Baugenehmigungen_Carport_DE_1018.pdf?s=e458f428dc6e3bdad01feb8993a362c0 https://assets.koempf24.de/Swingline_Vorderansicht_Typ_60.pdf?s=2cfa230810326ab109a5728824d4b18e https://assets.koempf24.de/Swingline_Vorderansicht_Typ_60.pdf?s=2cfa230810326ab109a5728824d4b18e Wir freuen uns auf Ihre Bestellung und wünschen Ihnen noch einen schönen Tag.

Hallo, besteht die Möglichkeit das Fundament auch tiefer zu setzen um die Gesamthöhe des Carport zu verringern?

Hier können Sie die Pfosten kürzen, um auf die gewünschte Länge zu kommen.
