Ximax Raumteiler-Set für Raumheizkörper GAMBA Duplex und P1 Duplex

Das XIMAX-Raumteiler-Set für die 90° Wand-Montage! Verwenden Sie Ihren Heizkörper einfach als Raumteiler.

Weitere Detailbeschreibung
  • einfache Umrüstung
Produktmenge um eins verringern
Produktmenge manuell eingeben
Produktmenge um eins erhöhen
159,00 €
inkl. 19% MwSt.
Kostenfreier Versand in DE
Artikel-Nr.:

Ximax Raumteiler-Set für Raumheizkörper GAMBA Duplex und P1 Duplex

Der XIMAX-Raumteiler-Set für die 90° Wand-Montage! Verwenden Sie Ihren Heizkörper ganz einfach als Raumteiler.

Material & Farbe
Farbe:   Weiß



Montagehinweise:

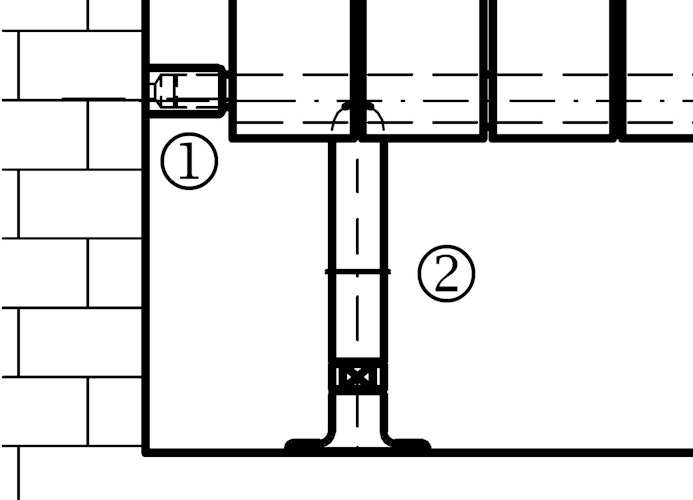

Zur Verwendung von Badheizkörpern als Raumteiler ist neben den Wandhaltern und Standfüßen ein 4-Wegeventil als Lanzenventil erforderlich. Die vertikalen Sammelrohre werden an den 1/2 Zoll Anschlüssen mit Standfüßen verschraubt, die am Boden befestigt werden. Das der Wand nächste vertikale Sammelrohr wird mit Hilfe der Wandhalter an der Wand befestigt.

Anwendungsbereich:

Modell Gamba Duplex

Modell P1 Duplex

Modell Kamino Duplex

Die Lieferung beinhaltet:

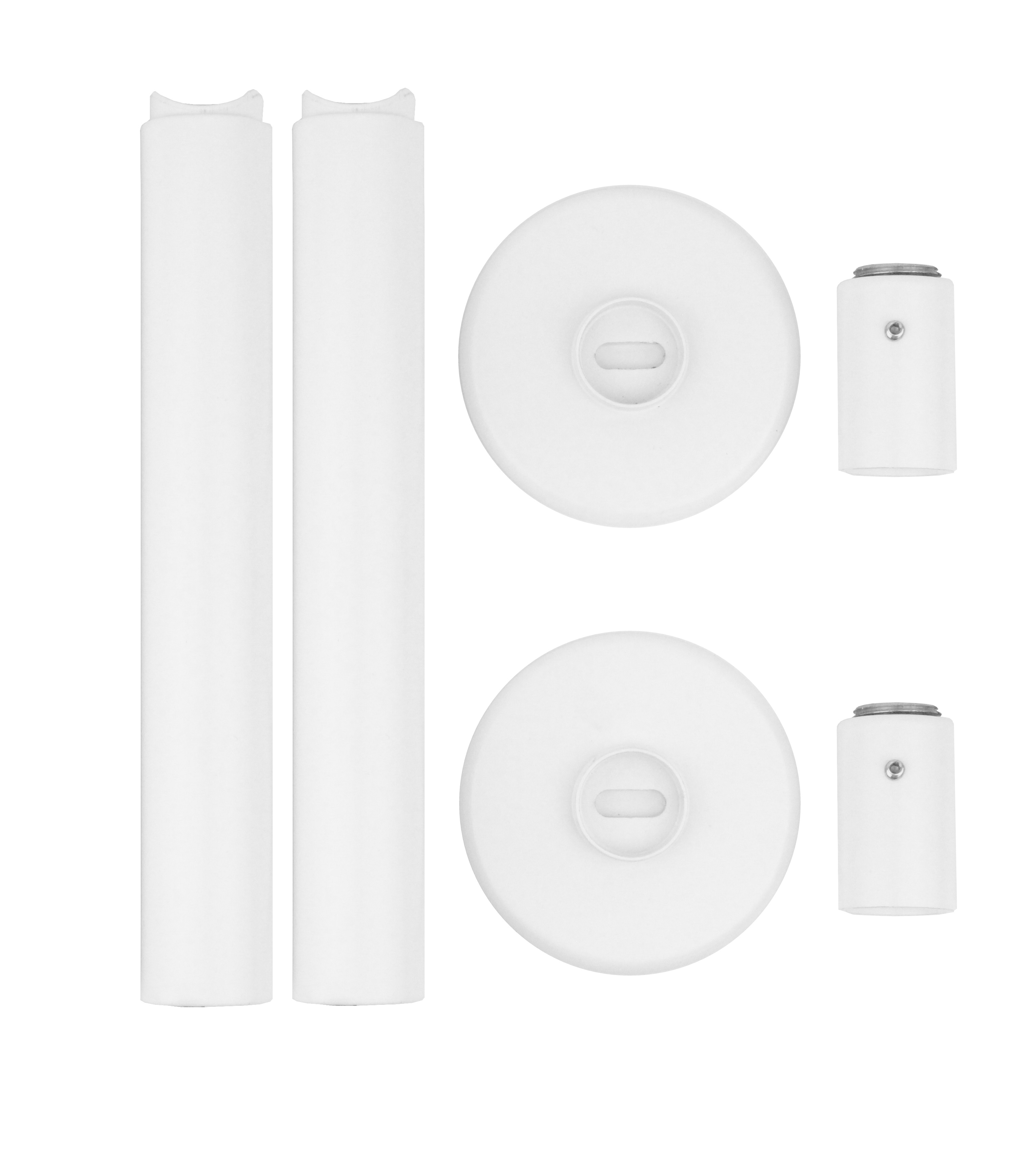

  • XIMAX Raumteiler-Set (2x Wandhalter, 2x Standfuß)

Guten Tag, wie sind die Wandhalter konstruktiv aufgebaut? Mit G1/2" Außengewinde zum Einschrauben in die horoizontalen Verteilrohre und Anschrauben an die Wand oder anders? Wie sind die Standfüße konstruktiv aufgebaut? Mit G1/2" Außengewinde zum Einschrauben in die vertikalen Verteilrohre und Verschrauben auf dem Fußboden oder anders? Können Sie bitte eine entsprechende Skizze mit den wichtigsten maßen senden?

Die Wandhalter bestehen aus 2 Teilen, der Wandkonsole selbst und einem Gegenstück mit 1/2 Zoll-AG. Nach der beidseitigen Montage ( Wand + HK ) wird der Heizlörper dort aufgeschoben und mit einer Madenschraube gesichert. Die Bodenkosole wird am Boden angeschraubt und ist über eine verdeckte Hülse nach oben hin höhenverschraubbar. Dort befindet sich eine halbrunde Aufnahme, welche so nach oben gedreht wird bis das vertikale Sammelrohr dann fest darin liegtund etwas verspannt ist.

(17.10.2019, 15:45 Uhr)
